90도 엘보와 45도 엘보의 차이, 언제 사용해야 할까?
배관 도면을 보다 보면 가장 자주 등장하는 피팅 중 하나가 엘보(Elbow) 입니다.
엘보는 배관의 방향을 변경하는 데 사용하는 대표적인 피팅이며, 산업용 배관뿐 아니라 건축 설비, 상하수도, 공조 설비 등 거의 모든 배관 시스템에서 사용됩니다.
엘보에는 여러 종류가 있지만 가장 많이 사용하는 것은 90도 엘보와 45도 엘보입니다.
두 제품은 단순히 꺾이는 각도만 다른 것이 아니라 유체 흐름, 압력 손실, 설치 공간까지 영향을 미치기 때문에 설계 목적에 맞게 선택해야 합니다.
이번 글에서는 90도 엘보와 45도 엘보의 차이와 실제 현장에서 어떤 기준으로 사용하는지 알아보겠습니다.
엘보(Elbow)란?
엘보는 직선으로 이어진 배관의 방향을 변경하는 피팅입니다.
배관을 원하는 방향으로 연결하기 위해 사용하며, 용접식(Butt Weld), 나사식(Threaded), 소켓용접식(Socket Weld) 등 다양한 연결 방식이 있습니다.
대표적인 각도는 다음과 같습니다.
- 45도 엘보
- 90도 엘보
- 180도 리턴 엘보(Return Elbow)
이 중에서도 45도와 90도가 가장 많이 사용됩니다.
90도 엘보의 특징
90도 엘보는 배관의 방향을 한 번에 직각으로 변경할 수 있는 피팅입니다.
대표적인 사용 사례는 다음과 같습니다.
- 수직 배관과 수평 배관 연결
- 벽면이나 천장 배관 시공
- 장비 입·출구 연결
- 공간 제약이 있는 설비
90도 엘보는 설치가 간단하고 배관 길이를 줄일 수 있다는 장점이 있습니다.
다만 유체가 급격하게 방향을 바꾸기 때문에 45도 엘보보다 압력 손실이 다소 큰 편입니다.
45도 엘보의 특징
45도 엘보는 배관 방향을 완만하게 변경할 때 사용하는 피팅입니다.
필요에 따라 45도 엘보 두 개를 사용해 90도를 만들기도 합니다.
주로 다음과 같은 환경에서 사용됩니다.
- 유체 흐름을 부드럽게 유지해야 하는 배관
- 슬러리(Slurry)나 입자가 포함된 유체
- 고속 유체가 흐르는 설비
- 압력 손실을 줄이고 싶은 배관
배관 길이는 조금 길어질 수 있지만, 유체 흐름이 상대적으로 안정적이라는 장점이 있습니다.
90도 엘보와 45도 엘보 비교

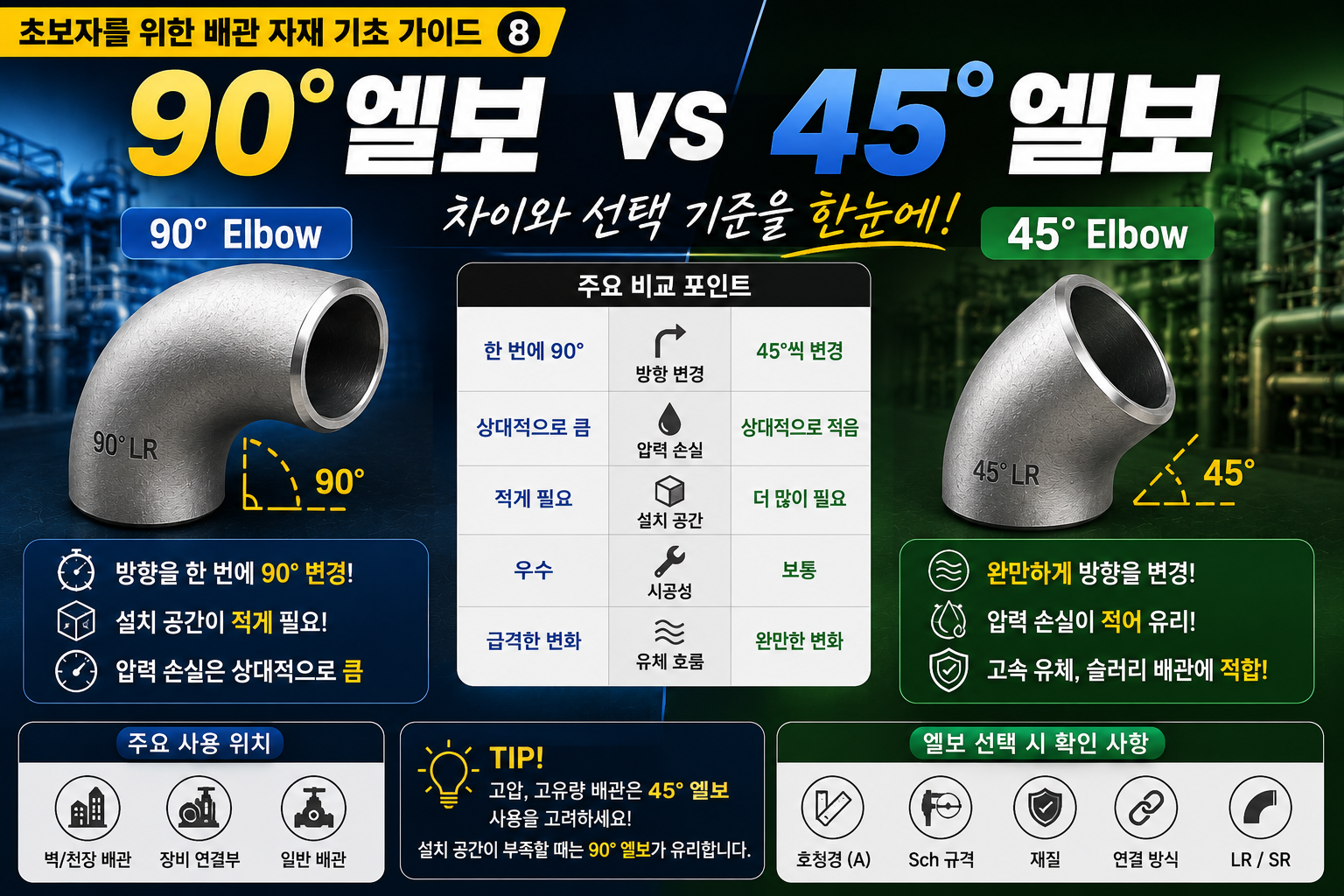

| 항목 | 90도 엘보 | 45도 엘보 |
|---|---|---|
| 방향 변경 | 한 번에 90° | 45°씩 변경 |
| 설치 공간 | 적게 필요 | 더 많이 필요 |
| 압력 손실 | 상대적으로 큼 | 상대적으로 적음 |
| 시공성 | 우수 | 배관 길이 증가 가능 |
| 사용 환경 | 일반 산업 배관 | 유체 흐름이 중요한 배관 |
압력 손실은 왜 발생할까?
유체는 직선으로 흐를 때 가장 안정적입니다.
하지만 엘보를 지나면서 방향이 바뀌면 난류가 발생하고, 이 과정에서 압력 손실이 생깁니다.
일반적으로 방향 변화가 급격할수록 손실이 커질 수 있습니다.
따라서 펌프 토출부나 유량이 중요한 설비에서는 배관 경로와 엘보 개수까지 함께 검토하는 경우가 많습니다.
실무에서는 어떤 엘보를 더 많이 사용할까?
일반적인 산업 현장에서는 90도 엘보를 가장 많이 사용합니다.
이유는 시공이 쉽고 공간 활용이 좋기 때문입니다.
반면 다음과 같은 경우에는 45도 엘보를 선택하는 경우도 많습니다.
- 장거리 배관
- 고유량 설비
- 침전물이 발생하기 쉬운 배관
- 마모를 줄이고 싶은 공정
설계 목적에 따라 두 종류를 적절히 조합하는 것이 일반적입니다.
발주 시 확인해야 하는 사항
엘보를 발주할 때는 각도만 확인해서는 안 됩니다.
다음 항목도 함께 확인해야 합니다.
- 호칭경(15A, 50A, 100A 등)
- 재질(STS304, STS316, Carbon Steel)
- Sch 규격(Sch40, Sch80 등)
- 연결 방식(Butt Weld, Socket Weld, Threaded)
- Long Radius(LR) 또는 Short Radius(SR)
같은 90도 엘보라도 규격이 다르면 서로 사용할 수 없습니다.
실무에서 자주 하는 실수
초보자가 자주 하는 실수는
90도 엘보 100A 주세요.처럼 주문하는 것입니다.
하지만 실제 발주에서는 다음처럼 표기하는 것이 정확합니다.
90° Elbow, 100A, STS304, Sch40, Long Radius, Butt Weld이처럼 규격을 모두 명시해야 자재 오류를 줄일 수 있습니다.
Long Radius(LR)와 Short Radius(SR)의 차이
엘보는 같은 90도라도 곡률이 다를 수 있습니다.
- Long Radius(LR) : 곡선이 완만하여 압력 손실이 적고 가장 많이 사용됩니다.
- Short Radius(SR) : 곡선이 짧아 설치 공간은 절약되지만 압력 손실이 상대적으로 큽니다.
일반적인 플랜트와 산업 배관에서는 LR 타입을 많이 사용합니다.
결론
90도 엘보와 45도 엘보는 모두 배관의 방향을 변경하는 피팅이지만, 적용 목적은 조금 다릅니다.
90도 엘보는 시공성과 공간 활용이 뛰어나 가장 널리 사용되며, 45도 엘보는 유체 흐름을 보다 부드럽게 유지하고 압력 손실을 줄이는 데 유리합니다.
배관 설계와 자재 발주 시에는 각도뿐 아니라 재질, Sch 규격, 연결 방식, LR/SR 여부까지 함께 확인하는 것이 중요합니다.
자주 묻는 질문(FAQ)
Q1. 45도 엘보 두 개를 사용하면 90도 엘보와 같은 효과인가요?
방향은 같지만 유체 흐름과 배관 길이에는 차이가 있을 수 있습니다.
Q2. 90도 엘보가 항상 나쁜 선택인가요?
아닙니다. 대부분의 산업 설비에서 가장 많이 사용하는 표준 피팅입니다.
Q3. LR과 SR은 어떤 차이가 있나요?
LR(Long Radius)은 곡률이 커서 유체 흐름에 유리하고, SR(Short Radius)은 설치 공간이 좁을 때 사용됩니다.
